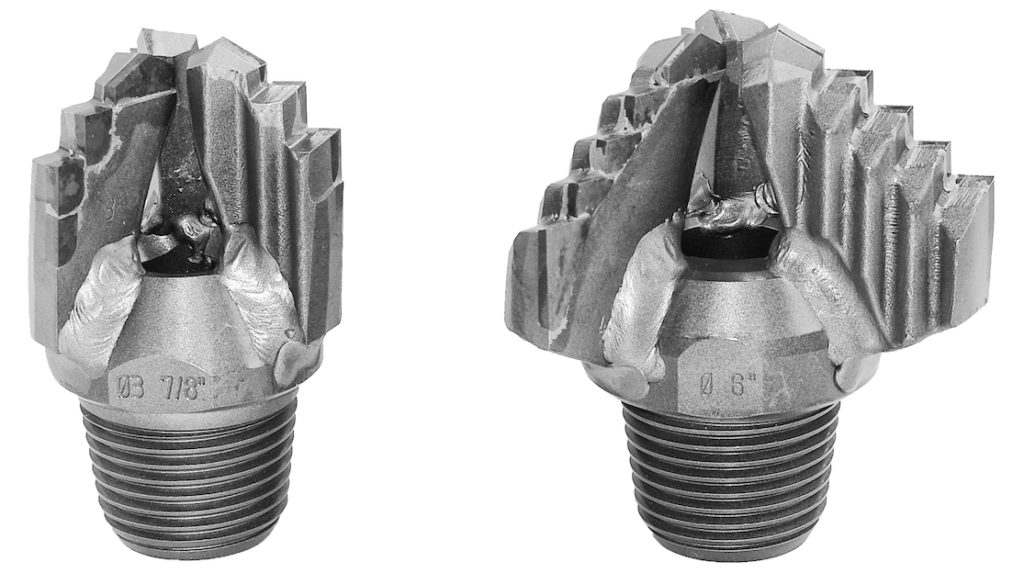

Datenblatt Stufenmeißel mit Anschweißflügeln bis Ø 5” mit API 2 3/8” REG
Produktinformationen Stufenmeißel mit Anschweißflügeln bis Ø 5” mit API 2 3/8” REG
| Art.-Nr. | Zeich.-Nr. | Ø D (Inch) | Ø D1 (mm) | L (mm) | B (mm) | α° |
|---|---|---|---|---|---|---|
| FT001231 | 30.09.098.0 | 3 7/8" | 6 + 2 | 152 + 1 | 46,3 | pos. |
| FT001283 | 30.09.101.0 | 4" | 5 + 2 | 152 + 1 | 49 | 0 |
| FT001215 | 30.09.108.0 | 4 1/4" | 6 + 2 | 152 + 1 | 51,5 | pos. |
| FT001326 | 30.09.114.0 | 4 1/2" | 8 + 2 | 152 + 1 | 53 | 0 |
| FT000224 | 30.09.120.0 | 4 3/4" | 5 + 2 | 152 + 1 | 58 | 0 |
| FT000069 | 30.09.127.0 | 5" | 7 + 2 | 152 + 1 | 60 | 0 |
| Weitere Ausführungen auf Anfrage Technische Änderungen vorbehalten |
||||||
Datenblatt Stufenmeißel mit Anschweißflügeln ab Ø 5 1/8” mit API 2 3/8” REG
Produktinformationen Stufenmeißel mit Anschweißflügeln ab Ø 5 1/8” mit API 2 3/8” REG
| Art.-Nr. | Zeich.-Nr. | Ø D (Inch) | Ø D1 (mm) | L (mm) | B (mm) |
|---|---|---|---|---|---|
| FT001128 | 30.09.130.0 | 5 1/8" | 5 | 155 | 62,5 |
| FT001129 | 30.09.133.0 | 5 1/4" | 6 | 155 | 65 |
| FT001130 | 30.09.136.0 | 5 3/8" | 6 | 155 | 65 |
| FT001219 | 30.09.339.0 | 5 1/2" | 6 | 155 | 66,5 |
| FT001220 | 30.09.342.0 | 5 5/8" | 6 | 155 | 67 |
| FT001135 | 30.09.149.0 | 5 7/8" | 6 | 155 | 71,9 |
| FT001136 | 30.09.152.0 | 6" | 6 | 155 | 73 |
| FT001262 | 30.09.165.0 | 6 1/2" | 5 | 155 | 73 |
| FT001263 | 30.09.171.0 | 6 3/4" | 6 | 165 | 85 |
| Weitere Ausführungen auf Anfrage Technische Änderungen vorbehalten |
|||||
