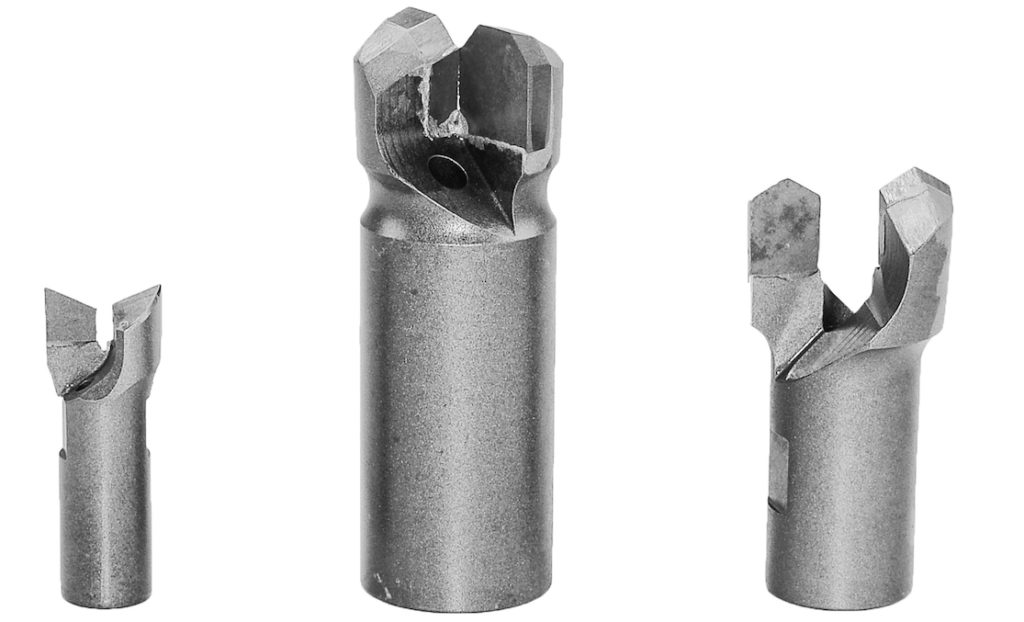

Produktinformationen Drehbohrschneiden mit Innengewinde
Art.-Nr. | Zeich.-Nr. | Ø D (mm) | WO (mm) | B (mm) | B1 (mm) | Thread DIN 405 | α° |
---|---|---|---|---|---|---|---|
FT000379 | 22.40.038.0 | 38 | 27 | 13,5 | 6,75 | Rd 20x1/8" | neg. |
FT000380 | 22.40.040.0 | 40 | 27 | 15 | 7,5 | Rd 20x1/8" | neg. |
FT001180 | 22.40.142.0 | 42 | 27 | 15 | 7,5 | Rd 22x1/8" | pos. |
FT000532 | 22.40.342.0 | 42 | 27 | 18 | 9 | Rd 20x1/8" | neg. |
FT001138 | 22.40.144.0 | 44 | 27 | 15 | 7,5 | Rd 22x1/8" | pos. |
FT000189 | 22.40.150.0 | 50 | 30 | 18 | 9 | Rd 22x1/8" | 0 |
FT001142 | 22.40.250.0 | 50 | 30 | 16,15 | 11,45 | Rd 22x1/8" | pos. |
Weitere Ausführungen auf Anfrage Technische Änderungen vorbehalten |
