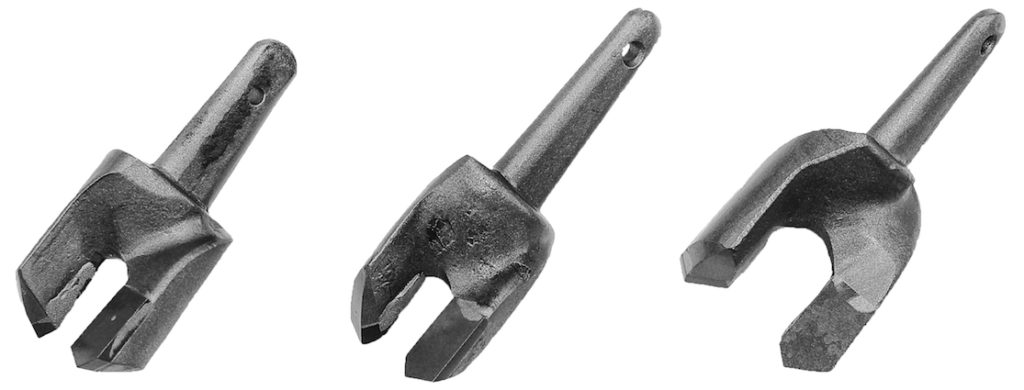

Datenblatt Drehbohrschneiden mit Flachangel
Produktinformationen Drehbohrschneiden mit Flachangel
| Art.-Nr. | Zeich.-Nr. | Ø D (mm) | L (mm) | L1 (mm) | B (mm) | B1 (mm) | B2 (mm) | B3 (mm) | B4 (mm) | B5 (mm) | α° |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FT000401 | 20.00.034.0 | 34,5 | 97 | 50 | 12,5 | 8,5 | 8,4 | 6 | 16,4 | 11,6 | pos. |
| FT000423 | 20.00.334.0 | 34,5 | 85 | 40 | 12,5 | 8,5 | 9,2 | 6,5 | 17,3 | 12,4 | pos. |
| FT000930 | 20.00.337.0 | 37 | 85 | 40 | 12,5 | 8,5 | 9,2 | 6,5 | 17,3 | 12,4 | pos. |
| FT000508 | 20.00.044.0 | 44 | 97 | 50 | 12,5 | 8,5 | 8,4 | 6 | 16,4 | 11,6 | pos. |
| Weitere Ausführungen auf Anfrage Technische Änderungen vorbehalten |
|||||||||||
